鲲鹏3020闪测仪一键批量测量-PCB板测量案例

案例正文

随着科技的飞速发展，PCB板已成为电子产品不可或缺的基础组件。它不仅为电子元件提供了支撑，还承担着实现电路连接的重要任务。随着电子产品不断升级换代，PCB板的形状和尺寸测量也日趋复杂。PCB板的尺寸精度对电子产品的性能和稳定性起着决定性作用。因此，精确的尺寸测量对于确保PCB板的质量和可靠性具有举足轻重的意义。

测量要求

●   检测PCB板长宽、边距、孔径、孔距等尺寸。

●   快速批量测量

●   测量设备：国谦鲲鹏3020

●   应用软件GQuick CAD++

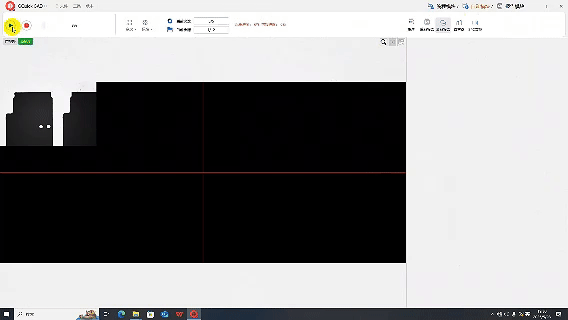

●   在高精度模式下，点击拼图功能，点击定位可以批量识别相同工件

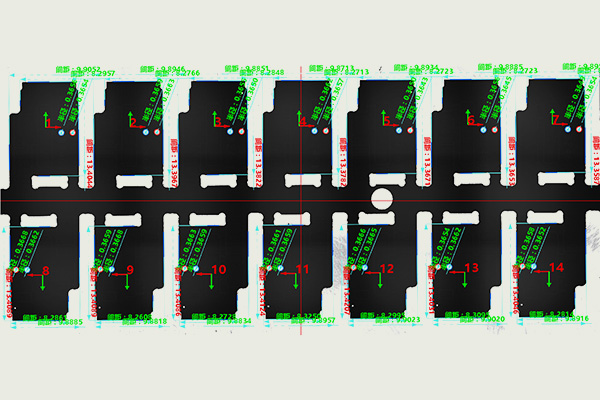

●   对单一工件进行编程，如：上下宽度、圆径等

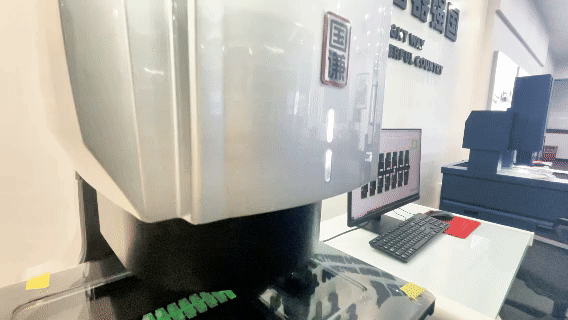

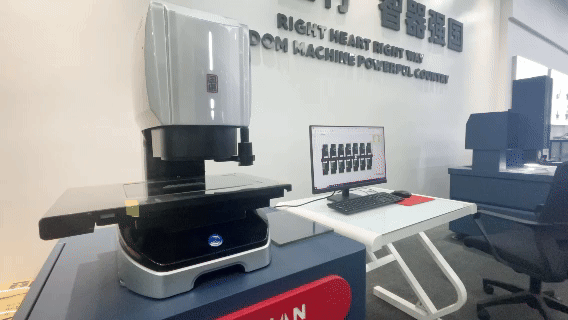

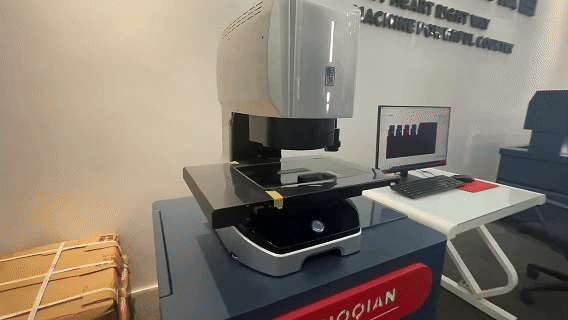

国谦鲲鹏3020一键闪测仪，采用直线电机驱动，速度达300mm/s；双远心双倍镜头，2000万像素双相机，支持双视野切换，实现大视野和高精度测量，具有亚像素图像处理能力。

配备可变光学照明系统，适应不同的测量场景。GQuick CAD++全自研测量软件：支持大尺寸工件测量和图像拼接，高精度模式下拼拍精度可达±1.2μm。

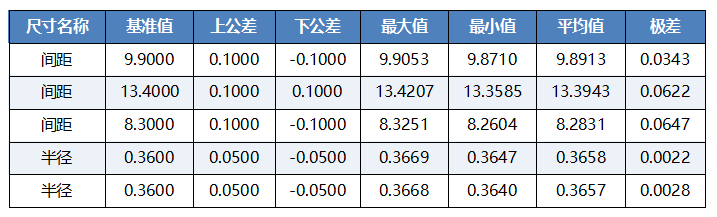

 一键导出数据，测量结果自动比对

●   相比传统二次元影像测量仪测量效率提升3倍
