案例正文
行业分类:半导体新材料

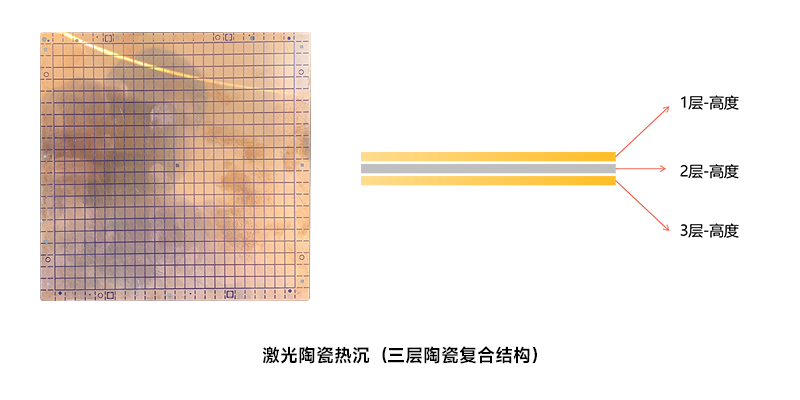

测量对象:激光陶瓷热沉,三层陶瓷复合结构(金属镀层+陶瓷基板+金属镀层)
工件说明
激光陶瓷热沉是一种结合了陶瓷材料和热沉设计的电子元件基板,主要用于高功率器件的散热。它通过高热导率材料将热量传导出去,降低器件的工作温度,是保证半导体激光器性能和可靠性的有效方法。
测量需求

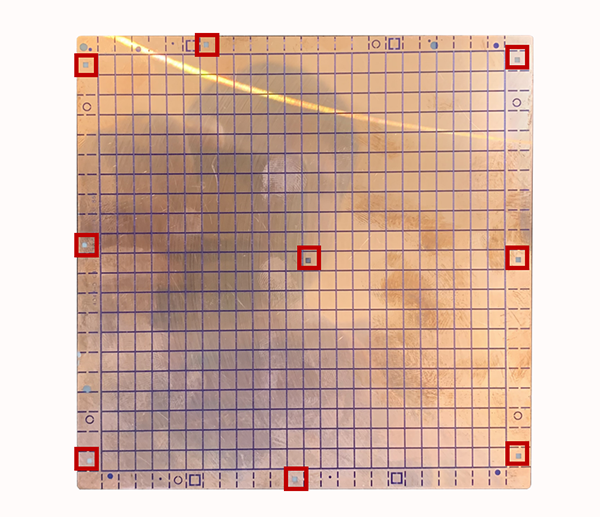

该陶瓷热沉基板为三层结构,正反面金属镀层涂层与中间陶瓷基板各有9个镂空,需测量正反面金属镀层与中间陶瓷基板的高度,从而可以判断整体金属镀层是否平整;
因产品需要做全检,三坐标接触试测量时间太长,需要用新的测量方式加快测量。

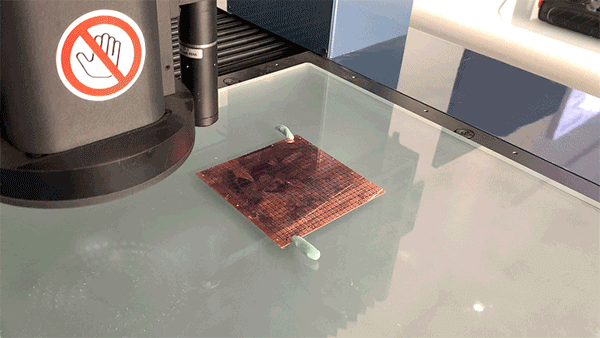

测量设备

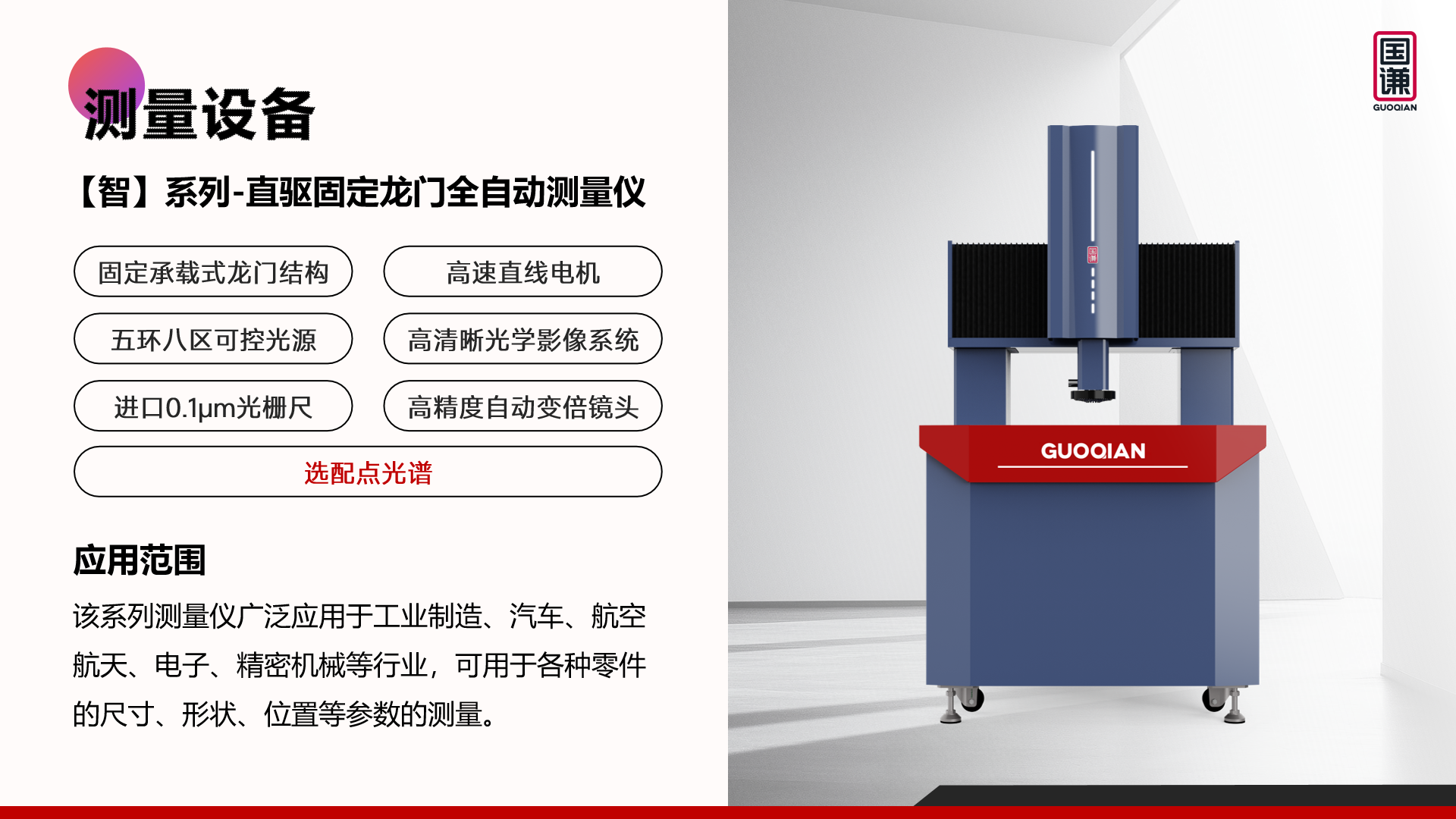

国谦智系列直线电机固定龙门影像仪
配置高精度点光谱共聚焦传感器(Z轴重复性≤0.3μm)
软件解决方案
因客户工件在单品切割存在公差,软件不能直接采用工件外观建立标准的坐标系,选择通过基板表面电路特征建立全局坐标系,解决同一型号工件批量测量问题。

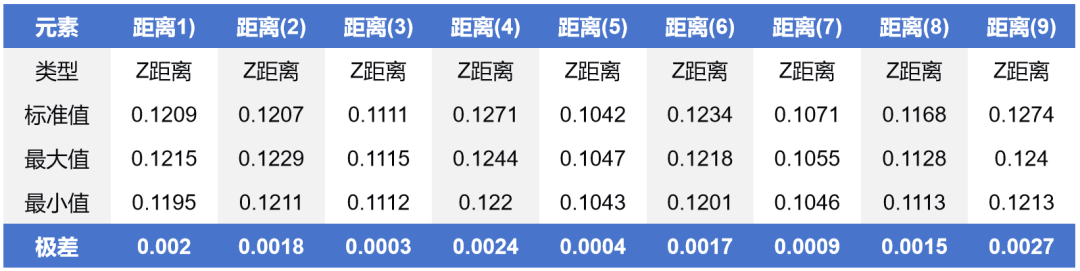

测量结果
测量时间:20秒
客户点评:测量时间对比三坐标测量仪提升多倍,测量结果准确。
